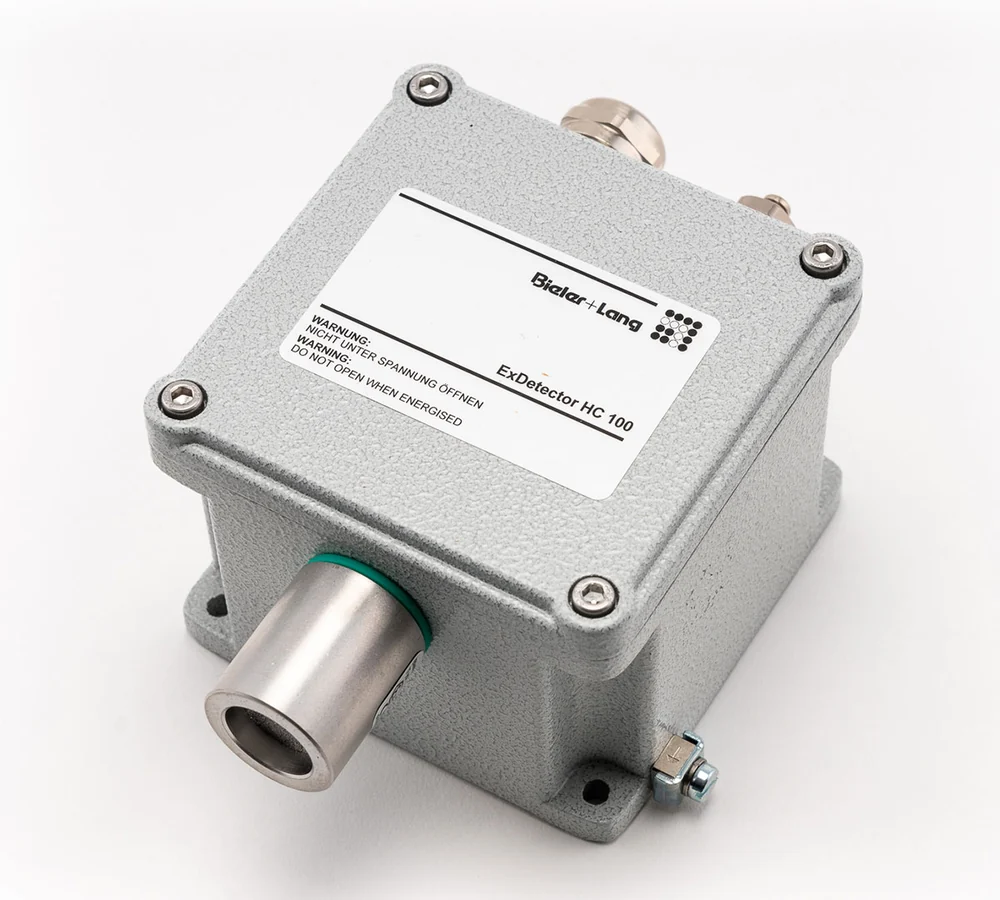

Bieler+Lang ExDetector HC 100 / HC 100 K — Sensor für brennbare Gase, Zone 1

Pellistor-Sensor für brennbare Gase und Dämpfe in Zone 1 — also dort, wo eine explosionsfähige Atmosphäre im Normalbetrieb auftreten kann. 0–100 % UEG, Ausgang 4–20 mA, SIL 1. In der Variante HC 100 K sitzt der Messkopf im Kanal und hält 80 °C aus.

Zone 1 — worin der Unterschied liegt

Die meisten stationären Sensoren für brennbare Gase sind für Zone 2 zugelassen: dort tritt eine explosionsfähige Atmosphäre nur selten und kurz auf. Der HC 100 ist zusätzlich für Zone 1 zugelassen, wo das zündfähige Gemisch im Normalbetrieb auftreten kann — über einem Behälter, an der Abfüllung, im Fermenter.

Dazu kommen die EG-Baumusterprüfbescheinigung nach Richtlinie 2014/34/EU und die Messfunktionsbescheinigung BAM 03 ATEX 0003 X, sodass der Sensor ohne Diskussion bei der Abnahme in SIL-1-Systeme eingeht.

Der Pellistor — was er misst und was er nicht verträgt

Gemessen wird über katalytische Verbrennung: das Gas oxidiert an einer beheizten Perle, die Wärme ändert deren Widerstand, und daraus wird der Prozentwert der unteren Explosionsgrenze. Der Vorteil ist die Breite — ein Sensor deckt eine sehr lange Liste von Kohlenwasserstoffen und Wasserstoff ab.

Die Grenze muss man kennen: der Pellistor wird durch Silikone, Schwefelwasserstoff und Bleiverbindungen vergiftet. Sind solche Stoffe in der Atmosphäre, ist der ExDetector SC 220 mit Halbleitersensor die richtige Wahl.

HC 100 K — die Kanalvariante

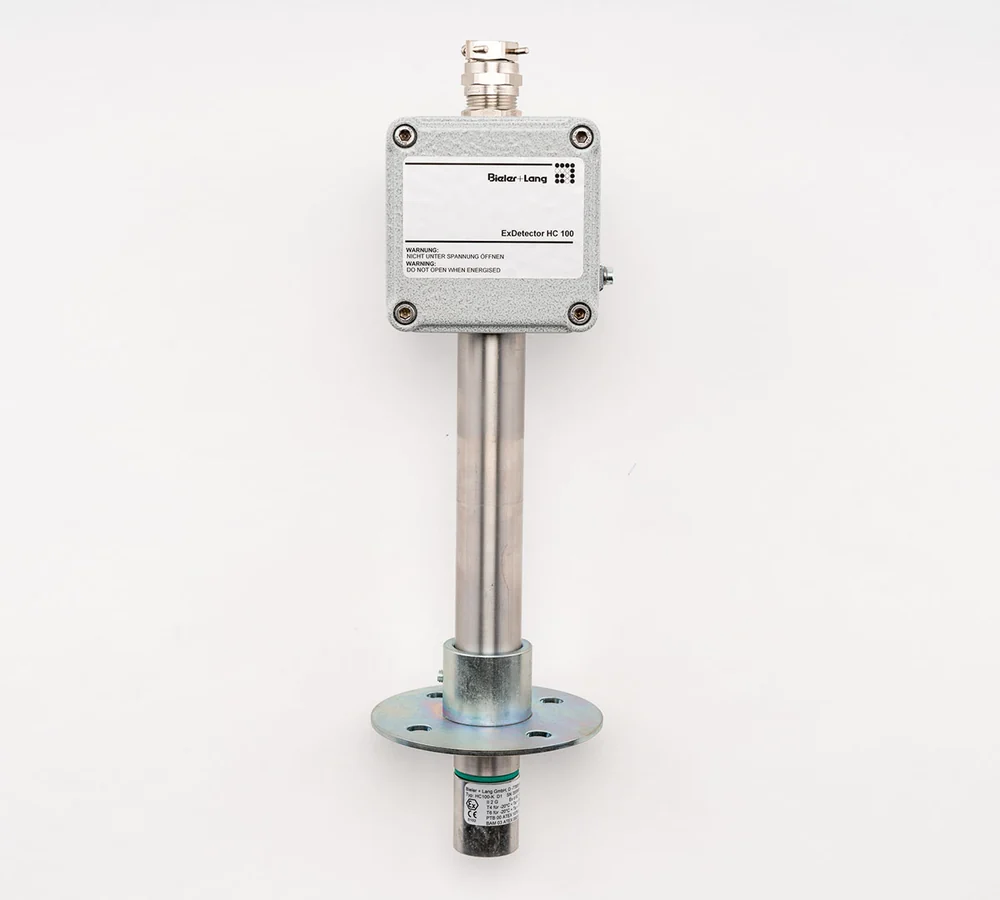

Die Kombination HC 100-T / HC 100-K wurde für die Messung im Lüftungskanal oder Rohrnetz entwickelt. Der Messkopf ist vom Transmitter abgesetzt und hält bis zu 80 °C aus, die Elektronik bleibt an zugänglicher, kühler Stelle.

Das ist die Lösung, wenn nicht die Hallenluft interessiert, sondern das, was tatsächlich durch den Kanal strömt — Trockner, Absaugungen über Bädern, Prozessanlagen.

Kalibrierung durch eine Person

Die Justage erfolgt direkt am Sensor, mit dem Bediengerät Calibrationbox-i. Ein zweiter Techniker am Auswertegerät, der die Werte abliest, ist nicht nötig — bei über die Halle verteilten oder hoch montierten Sensoren spart das die Hälfte der Prüfstunden.

Technische Daten

Parameter	Wert
Messprinzip	Pellistor — katalytische Verbrennung (Wärmetönung)
Messbereich	0–100 % UEG (untere Explosionsgrenze)
Erfassbare Gase	brennbare Gase und Dämpfe, u. a. Wasserstoff und Kohlenwasserstoffe (weitere auf Anfrage)
Zonen	Zone 1 und Zone 2
Baumusterprüfung	EG-Baumusterprüfbescheinigung nach Richtlinie 2014/34/EU
Messfunktionsbescheinigung	BAM 03 ATEX 0003 X
Funktionale Sicherheit	SIL 1
Messsignal	linear 4–20 mA
Ein-Mann-Kalibrierung	ja — direkt am Sensor, mit dem Bediengerät Calibrationbox-i
Anschlusstechnik	3-polig
Kanalvariante HC 100 K	Messkopf vom Transmitter abgesetzt, bis 80 °C belastbar
Herstellung	Deutschland

Service bei uns

Wir sind autorisierter Handels- und Servicepartner von Bieler+Lang — mit schriftlicher Autorisierung des Herstellers für Inbetriebnahmen, Wartungen und sonstige Serviceleistungen, gültig bis zum 31. Dezember 2028. Unsere Techniker wurden in Achern geschult und arbeiten mit Originalteilen und Herstellerprozeduren.

Konkret heißt das: was wir liefern, nehmen wir auch in Betrieb, kalibrieren und warten es — ohne Rückversand nach Deutschland. Serviceumfang ansehen oder Gerät anmelden.
