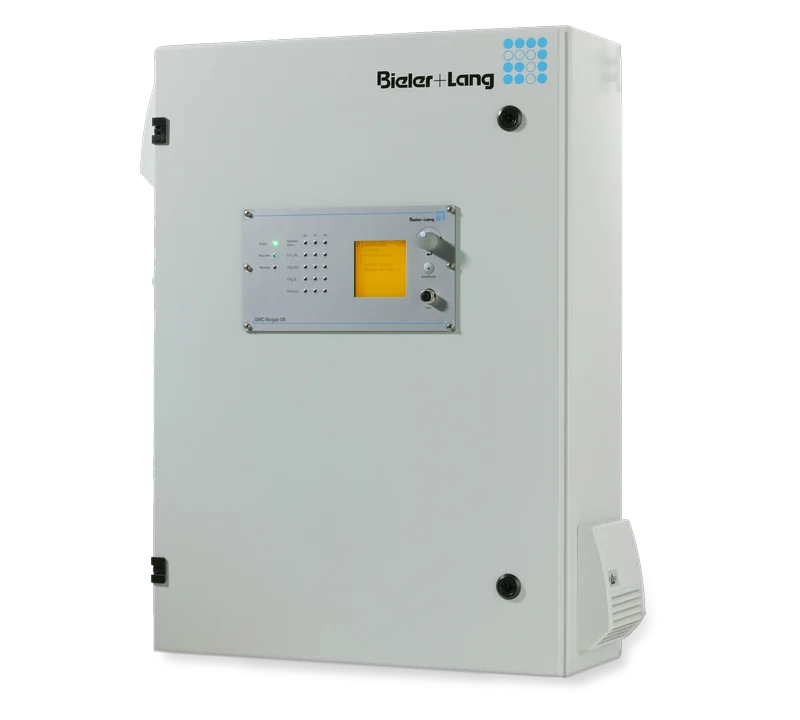

Bieler+Lang GMC Biogas 08 — аналізатор біогазу CH₄, CO₂, O₂, H₂S

Стаціонарний аналізатор біогазу для безперервного контролю процесу бродіння. Вимірює метан, діоксид вуглецю, кисень і сірководень в одній шафі, перед кожним вимірюванням сам обнуляє датчики і зберігає результати — для сільськогосподарських біогазових установок, очисних споруд і полігонів відходів.

Навіщо аналізатор на біогазовій установці

Склад біогазу змінюється щогодини — залежно від сировини, температури реактора і стану бактерій. Без постійного вимірювання про проблему ви дізнаєтеся лише тоді, коли падає виробництво енергії або когенераційний двигун починає «хворіти». GMC Biogas 08 вимірює склад газу у заданих циклах і попереджає раніше: падіння частки метану, зростання кисню чи стрибок сірководню одразу видно на дисплеї та в системі керування установкою.

Чотири гази, два методи вимірювання

Метан (CH₄) і діоксид вуглецю (CO₂) вимірює подвійний інфрачервоний блок із компенсацією тиску і температури. Оптичне вимірювання не зношується, як електрохімічний датчик, і не втрачає чутливості при концентраціях у десятки відсотків. Кисень (O₂) показує, чи не потрапляє повітря в реактор або газопровід. Метан, діоксид вуглецю і кисень можна вимірювати безперервно.

Сірководень (H₂S) має окремий канал проби і датчик із захистом від перевантаження. Інтервал вимірювання H₂S налаштовується індивідуально — датчик не перебуває під дією газу постійно, тож довше служить там, де концентрації сягають тисяч ppm.

Захист газових двигунів

Сірководень — головний ворог когенераційних двигунів: він роз’їдає деталі та руйнує масло. Постійне вимірювання H₂S дає змогу вчасно зреагувати — скоригувати десульфуризацію або відключити живлення двигуна до того, як станеться пошкодження. Показник частки метану, своєю чергою, допомагає оптимізувати теплотворну здатність газу.

Вимірювання, яке контролює себе саме

Перед кожним вимірюванням аналізатор автоматично обнуляє датчики і перевіряє роботу насоса — якщо проба не надходить, прилад про це повідомить замість показувати результат по повітрю. Вбудований реєстратор зберігає 1440 наборів даних із зчитуванням через інтерфейс RS232, а всі виміряні значення виводяться як сигнал 4–20 мА до контролера установки.

Керування — через зрозуміле меню німецькою, англійською або французькою мовою. Вентиляція шафи дубльована, а газові тракти мають захист від поширення полум’я згідно з EN 12874.

Додаткове обладнання

Охолоджувач проби з автоматичним зливом конденсату — осушення газу охолодженням Пельтьє, температура проби на виході +5 °C
Релейний модуль для перемикання зовнішніх сигналізацій
Модуль польової шини для підключення до системи керування
Перемикач точок вимірювання — до чотирьох точок відбору проби
Підключення до двох газових детекторів для моніторингу приміщення

Конфігурацію підбираємо під конкретну установку: кількість точок відбору, спосіб передачі даних і те, чи має аналізатор заодно стежити за повітрям у технічному приміщенні.

Аналізатор чи система газової детекції

GMC Biogas 08 вимірює склад технологічного газу — скільки в біогазі метану і домішок. Це інше завдання, ніж захист людей від витоку: для цього служать стаціонарні детектори в приміщеннях і централі сигналізації, як-от GMC 8034 чи GMC 8022. На біогазовій установці зазвичай потрібне і те, і те.

Технічні дані

Параметр	Значення
Тип	стаціонарний аналізатор технологічного газу в шафі
Застосування	біогаз, газ очисних споруд, звалищний газ
Вимірювані гази	CH₄, CO₂, O₂, H₂S
Діапазон CH₄	0–100 % об. (ІЧ)
Діапазон CO₂	0–50 % об. (ІЧ)
Діапазон O₂	0–25 % об.
Діапазон H₂S	0–5000 ppm, окремий канал проби, захист від перевантаження
ІЧ-блок	подвійний, з компенсацією тиску і температури
Режим роботи	CH₄, CO₂ і O₂ безперервно; H₂S із налаштовуваним інтервалом
Виходи	4–20 мА для всіх виміряних значень
Реєстратор	1440 наборів даних, зчитування через RS232
Самоперевірка	обнулення датчиків і контроль насоса перед кожним вимірюванням
Безпека	вогнеперешкоджувачі згідно з EN 12874, дубльована вентиляція шафи
Мова меню	німецька, англійська, французька

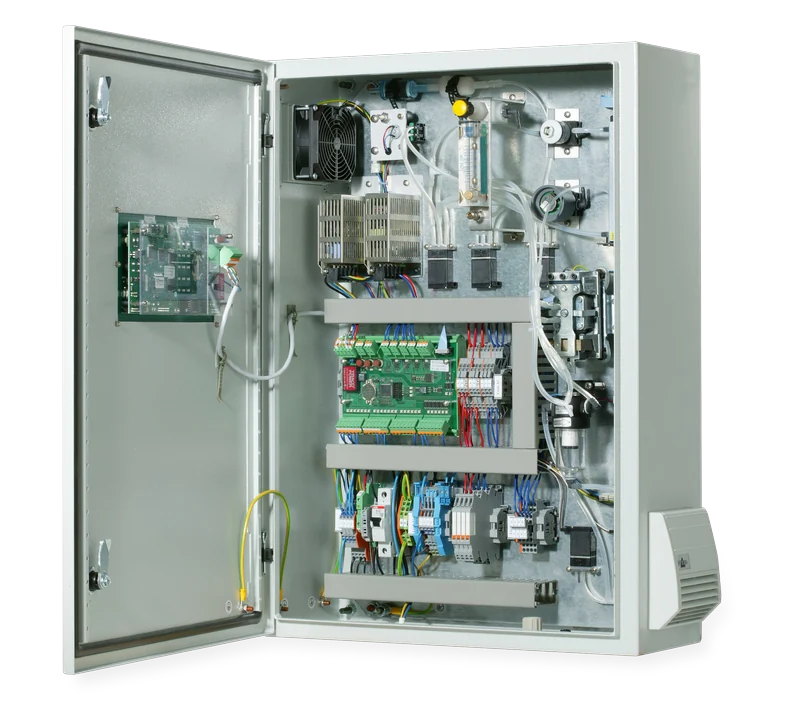

Корпус	шафа з лакованої листової сталі
Розміри	700 × 500 × 200 мм
Маса	бл. 30 кг
Ступінь захисту	IP20
Виробництво	Німеччина

Сервіс у нас

Ми — авторизований торговий і сервісний партнер Bieler+Lang. Маємо письмову авторизацію виробника на введення в експлуатацію, технічне обслуговування та інші сервісні роботи, дійсну до 31 грудня 2028 року. Наші техніки пройшли навчання в Ахерні та працюють з оригінальними частинами й процедурами виробника.

На практиці це означає: те, що ми продаємо, ми самі вводимо в експлуатацію, калібруємо та обслуговуємо — без відправки до Німеччини. Обсяг сервісу або заявка на сервіс.
