Montaż systemów detekcji gazów

System detekcji gazów jest wart tyle, ile dobór punktów pomiarowych. Czujnik umieszczony w niewłaściwym punkcie nie wykryje wycieku niezależnie od klasy urządzenia, a instalacja mimo to przejdzie odbiór. Dlatego prowadzimy całość: od projektu, przez montaż i uruchomienie, po przeglądy okresowe.

Co obejmuje nasz zakres

Robimy wszystkie etapy. Nie dzielimy pracy między podwykonawców i nie odsyłamy klienta po dokumentację do kogoś innego.

• Projekt systemu — analiza zagrożeń, dobór gazów do wykrywania, liczba i rozmieszczenie punktów pomiarowych, dobór central i sygnalizacji.
• Dobór sprzętu — typ sensora do każdego gazu, zakres pomiarowy, wykonanie przeciwwybuchowe tam, gdzie jest wymagane.
• Montaż — centrale, moduły detekcyjne, sygnalizatory, okablowanie i trasy kablowe.
• Uruchomienie — kalibracja wszystkich punktów gazem wzorcowym, ustawienie progów alarmowych, sprawdzenie torów wykonawczych.
• Integracja ze sterowaniem — wentylacja, odcięcie dopływu gazu, centrala pożarowa, system BMS.
• Odbiór i dokumentacja — protokół z pomiarów, dokumentacja powykonawcza, instrukcja obsługi, szkolenie personelu.
• Przeglądy okresowe — po oddaniu instalacji przejmujemy ją pod stałą opiekę serwisową.

Projekt — gdzie powiesić czujnik

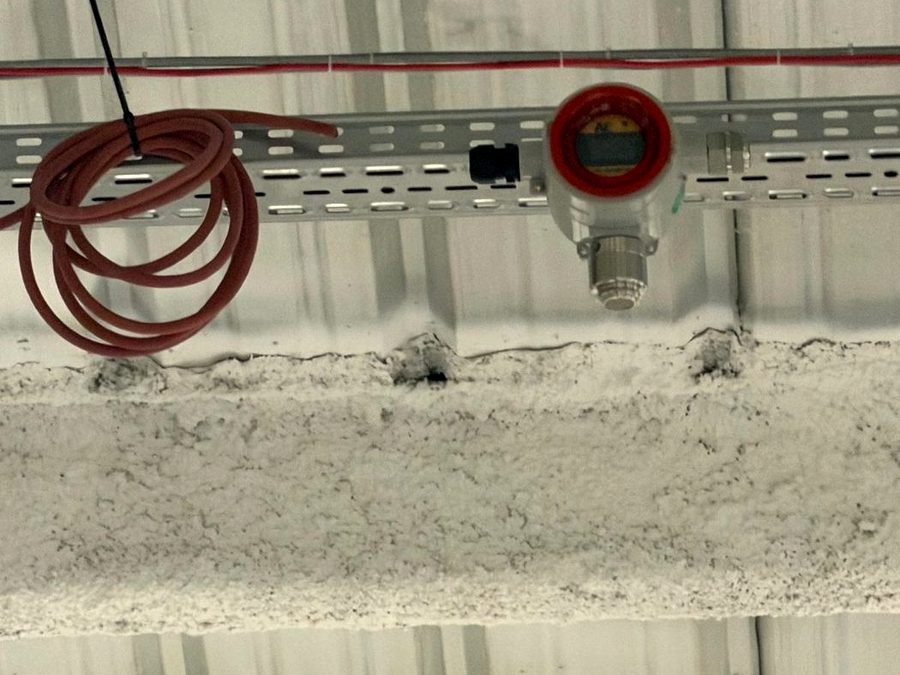

To jest etap, na którym zapada skuteczność całej instalacji, i jednocześnie ten, który najczęściej bywa pomijany. O wysokości montażu decyduje gęstość gazu względem powietrza. Metan i amoniak są lżejsze od powietrza i zbierają się pod stropem. Propan, butan, chlor i siarkowodór są cięższe — gromadzą się przy podłodze, w kanałach i studzienkach. Tlenek węgla ma gęstość zbliżoną do powietrza i mierzy się go na wysokości oddychania.

Poszukiwanie gazu niezgodnie z jego gęstością względną par prowadzi do błędów poboru próbki sięgających nawet 1000%. Przygotowaliśmy osobne zestawienie: jakie gazy mierzą detektory i gdzie montować czujnik — z przekrojem hali i wysokością montażu dla trzydziestu gazów.

Poza gęstością bierzemy pod uwagę układ wentylacji, miejsce potencjalnego wycieku, drogi ewakuacji, temperaturę i zapylenie oraz substancje mogące zatruć sensor. Przy obiektach o złożonym układzie przygotowujemy ankietę techniczną, która porządkuje te parametry przed doborem sprzętu.

Jakich producentów systemy montujemy i serwisujemy

Pracujemy na sprzęcie Honeywell, GfG, GAZEX, Dräger, WatchGas, Bieler+Lang, ExTox, MSA, Crowcon, Industrial Scientific, Teledyne Oldham i innych producentów obecnych w Polsce. Dobór wynika z rodzaju gazu, warunków panujących na obiekcie i wymagań projektowych — nie z dostępności magazynowej.

Przy Honeywell i Bieler+Lang jesteśmy autoryzowanym serwisem. Dla pozostałych marek dysponujemy certyfikatami i szkoleniami producentów. Obsługujemy także instalacje, których nie montowaliśmy — niezależnie od tego, kto je dostarczył i uruchomił. Jeśli na obiekcie stoi sprzęt kilku producentów, obejmujemy przeglądem całość podczas jednej wizyty.

Integracja ze sterowaniem

Sama detekcja to połowa instalacji. Druga połowa to reakcja: załączenie wentylacji awaryjnej, odcięcie dopływu gazu zaworem, przekazanie sygnału do centrali pożarowej albo do systemu BMS. Te tory sprawdzamy przy uruchomieniu i przy każdym późniejszym przeglądzie — bo sprawny czujnik przy niedziałającym zaworze nie chroni nikogo.

Przy testach instalacji stacjonarnej systemy wykonawcze unieruchamiamy wcześniej albo uprzedzamy obsługę obiektu, że przeprowadzany będzie test sprawności. Inaczej próba kończy się niezamierzonym odcięciem gazu w czasie produkcji.

Co klient dostaje po odbiorze

• protokół z pomiarów i uruchomienia wszystkich punktów pomiarowych,
• dokumentację powykonawczą z rozmieszczeniem czujników i trasami kablowymi,
• instrukcję obsługi centrali i postępowania przy alarmie,
• szkolenie personelu obsługującego instalację,
• harmonogram przeglądów okresowych z terminami kolejnych kalibracji.

Dokumentacja jest honorowana podczas kontroli Państwowej Inspekcji Pracy i audytów wewnętrznych.

Wsparcie po uruchomieniu

Przekazanie instalacji nie kończy naszej pracy. Każdy obiekt, który uruchamialiśmy, pozostaje w naszej kartotece wraz z typem central, liczbą i rozmieszczeniem punktów pomiarowych, rodzajami sensorów i datami ich wymiany.

• Konsultacje na bieżąco — telefonicznie i mailowo, bez rozliczania za poradę. Pytania o wskazania centrali, o postępowanie przy alarmie, o zmianę progów po zmianie technologii na hali.
• Przypomnienia o terminach — odzywamy się przed upływem terminu kalibracji, a nie po nim.
• Rozbudowa instalacji — dołożenie punktów pomiarowych przy zmianie układu hali albo uruchomieniu nowej linii, bez wymiany całego systemu.
• Części i sensory — najpopularniejsze moduły utrzymujemy na stanie, co skraca czas przestoju przy awarii.
• Wsparcie przy kontroli — jeżeli inspektor Państwowej Inspekcji Pracy albo audytor pyta o dokumentację instalacji, odpowiadamy na pytania techniczne razem z Państwa służbami BHP.

Ta ciągłość jest głównym powodem, dla którego klienci wracają do nas po latach z rozbudową, a nie szukają wykonawcy od nowa.

Ile kosztuje przegląd systemu po montażu

Przegląd stacjonarnego systemu detekcji gazu od 450 zł netto. To cena wyjściowa; przy większych instalacjach koszt liczony na jeden punkt pomiarowy jest niższy. Na wycenę wpływają liczba punktów, rodzaj gazu, konieczność wymiany sensorów, zakres sterowań i dojazd. Szczegóły i zakres prac: serwis detektorów i systemów detekcji gazu.

Instalacje, które montowaliśmy, przejmujemy pod stałą opiekę — prowadzimy kartotekę obiektu i przypominamy o zbliżającym się terminie przeglądu, zanim ten upłynie.

Gdzie montujemy

Montaż i serwis prowadzimy w całej Polsce, a przy stałej współpracy także poza jej granicami — systemy detekcji gazów i płomieni utrzymujemy między innymi na obiektach w Niemczech. Najszybciej obsługujemy Pomorze; wyjazdy w głąb kraju i za granicę umawiamy indywidualnie, planując trasę tak, aby ograniczyć przestój instalacji.

Wybrane realizacje

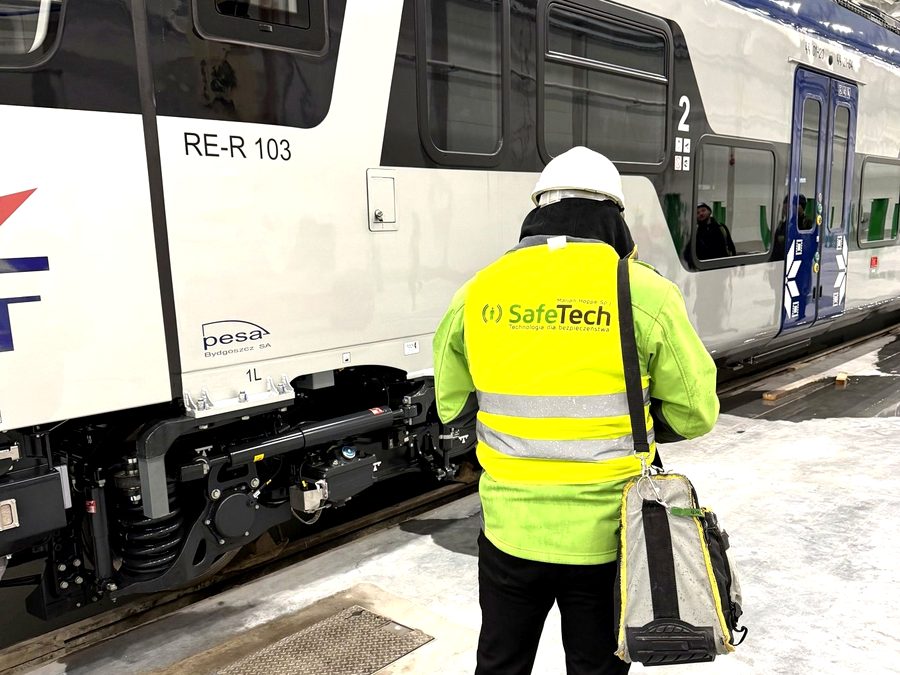

• PESA Bydgoszcz — projekt i montaż stacjonarnego systemu detekcji gazów w hali produkcyjnej największego polskiego producenta pojazdów szynowych.
• ORP Orzeł — system monitoringu gazów na okręcie podwodnym Marynarki Wojennej RP.
• m/s Kapitan Poinc — system detekcji gazów na jednostce pływającej.
• BarMarGas, Niemcy — serwis i utrzymanie stacjonarnych systemów detekcji gazów i płomieni.

Oraz wiele innych obiektów przemysłowych, komunalnych i jednostek pływających — hale produkcyjne, kotłownie, oczyszczalnie, biogazownie i stacje paliw. Pełne zestawienie znajdziesz na stronie realizacje i referencje.

Najczęstsze pytania o montaż systemów detekcji

Czy robicie sam projekt, bez montażu?

Tak. Przygotowujemy projekt systemu z doborem punktów pomiarowych i sprzętu, który inwestor może zrealizować własnymi siłami albo zlecić komu innemu. Równie często wchodzimy na gotowy projekt i wykonujemy sam montaż z uruchomieniem.

Czy przejmujecie serwis instalacji, której nie montowaliście?

Tak, to jest znaczna część naszych zleceń. Obsługujemy systemy wszystkich wiodących marek obecnych w Polsce, niezależnie od tego, kto je dostarczył i zamontował. Najszybsza droga do wyceny to zdjęcie tabliczki znamionowej centrali i jednego modułu oraz liczba punktów pomiarowych.

Jak często trzeba robić przegląd systemu stacjonarnego?

Co najmniej raz w roku, a w trudnych warunkach — garaż podziemny, kotłownia, zapylenie, wysoka wilgotność — częściej. Dokładny okres określa producent centrali i modułów detekcyjnych.

Czy system można podłączyć do istniejącej wentylacji i centrali pożarowej?

Tak. Podłączamy sterowanie wentylacją awaryjną, odcięcie dopływu gazu, sygnał do centrali pożarowej oraz do systemu BMS. Tory wykonawcze sprawdzamy przy uruchomieniu i przy każdym przeglądzie.

Czy pracujecie w strefach zagrożonych wybuchem?

Tak. Nasi serwisanci mają uprawnienia do pracy w strefach Ex i są przyzwyczajeni do procedur wejściowych na terenie rafinerii, terminali i zakładów chemicznych. Wymagane dokumenty przesyłamy przed przyjazdem.

Czy po montażu możemy liczyć na konsultacje?

Tak, na bieżąco i bez rozliczania za poradę. Obsługa obiektu dzwoni do nas z pytaniami o wskazania centrali, progi alarmowe czy postępowanie przy alarmie. Prowadzimy kartotekę każdej instalacji, więc rozmowa zaczyna się od konkretów, a nie od ustalania, co Państwo macie na obiekcie.

Czy dostaniemy dokumentację do odbioru?

Tak. Po uruchomieniu przekazujemy protokół z pomiarów, dokumentację powykonawczą, instrukcję obsługi i harmonogram przeglądów, a personel obsługujący instalację szkolimy na miejscu.
